製品説明

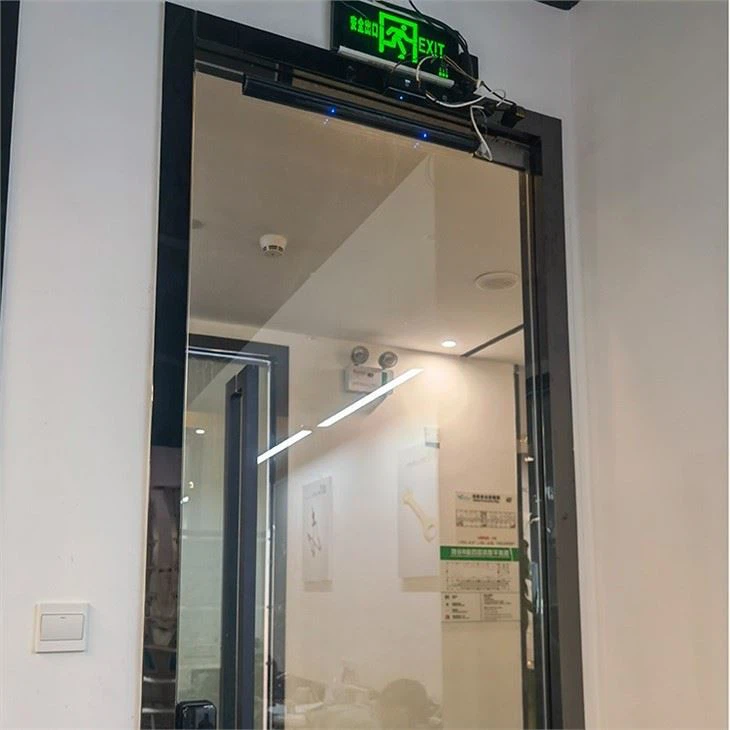

自動スイングドアオペレーター用赤外線トップスキャンセンサー
生産紹介
移動または固定された人体や物体を正確に検出し、あらゆる種類の回転自動検知ドアまたはスイングドアが身体や物体と衝突するのを防ぎ、人や機器の安全を確保し、自動回転ドアの安全な存在の機会に広く使用されます。
ハイライト
1、人や物が動いたり立ったりしているのを検知し、回転ドアや自動スイングドアから人や機器が入ってきても安全を保ちます。
2、独創的な構造、シンプルだがモダンな外観。 と非常に簡単にインストールできます。
3、検出高さと検出領域は、ホイールを調整し、ネジをロックすることにより、迅速かつ正確に調整されます。
4、システムには、環境（日光、雪、雨など）の影響を受けない、バックグラウンドおよびノイズフィルタリングシステムを備えた強力な圧力安定性があります。
5、スキャニングの検出角度は、取り付けブラケットによって正確に調整できます。
パラメーター
スキャンエリア設定 | 車輪の機械的調整 500-2800mm | 三角形の原理 |
周囲温度 | -20程度〜プラス60程度 | 設定スキャン範囲外 60程度 |
検出エリア径 | 約75mmの光点 | 2000mmのスキャンエリアに適用 |
光線の種類 | 赤外線 | 880nm パルス変調赤外光 |
動作電圧 | 交流/直流12~36V | |
消費電流 | <> | |
信号出力 | リレー、スイッチポイント | 電気絶縁 |
最高交流電圧 DC/AC48V 最高の交流 DC/AC 0.5A 最高交流静電容量 55 ボルト アンペア/24 ワット
| 定格電流（抵抗負荷） DC1A/24V 誘導負荷/容量負荷、提供 EDM焼入れ 抵抗負荷 | |
検出応答時間 | 以下100ms | |
動作モード | モーションまたは静止モード | 自己適応 |
機能インジケータ | LEDインジケーター | 青い ライトイン待機する 州、 赤 ライトイン探知状態 |
ハウジング材質 | AL/ABS7 | |
寸法 | 750x31x20mm、620x31x20mm、 900x31x20mm、1200x31x20mm（オプション） | 長さ/幅/heああt |
制作概要
①アルミ筐体
②センサー※2
③エンドカバー×2
④フロントカバー（フィルターガラス）
⑤取付金具※2
⑥十字穴付きネジ※2
⑦接続端子
⑧表示灯
⑨背景設定スイッチ
⑩走査面調整車
⑪送信機室
⑫受け取りキャビン
⑬有線インターフェース※2
インストール
1、オプション 1: 取り付けブラケットから 2 本のネジを取り外し、反対側に押し込みます。
オプション 2: ネジを取り外します。 アルミケースからブラケットホルダーとセンサーを慎重に取り出します。
2、ドアリーフにアルミケースを取り付ける
3、取り付けブラケットをメインケースに接続する前に、ネジを取り外す必要があります。 センサーをケースに入れ、2 つの取り付けブラケットをセンサーに締めます。
注: ケーブルを取り付けます。 センサーをケースに入れる前に、ネジが取り付けブラケットから開いていることを確認してください。
4、背景モード：ノーマルまたはダーク
5、すべてのインストールが完了したら、センサーを起動します。 一枚の紙 (A4 または 8.5*11 インチ) または手で検出領域をテストします。
注: LED ライトが青から赤に変わります。
6、調整ホイールを使用してスキャン領域を調整します。 スキャン範囲を地上 25cm に設定します。
7、センサーをスライドさせて検知範囲を調整します（取付金具を開けてください）。
8、取付金具のラチェット爪を使用して傾斜角度を設定します。 （注：傾きを避けるため、両側の角度が同じになるように調整してください。）
9、すべての設定が完了したら、取り付けブラケットのネジをしっかりとロックして、センサーを安定させます。
10、フロントカバーを閉めてネジで固定します。 センサーの取り付けが終わったら、フロントカバーをアルミケースに被せます。
すべてのステップは、シングル センサーの調整に使用されます。ダブルまたはそれ以上のセンサーも同じ方法を使用します。
トラブルシューティング
症状 | 原因 | 方法 |
特定の時点でのみドアが開く 時間または部分的にのみ開きます。 | スキャンエリアが床から近すぎます | マニュアルシートに従ってスキャンエリアを再設定してください。 |
ドアオープン LED が長時間赤色に点灯します。 | スキャンエリアが床から近すぎます | マニュアルシートに従ってスキャンエリアを再設定してください。 |
センサーは常に検出しています。 | 蛍光灯がセンサーの近くにある。 | マニュアルシートに従って傾斜角度を変更します。 蛍光灯を取り外します。 |
センサーは動いているものを検出できません。 | スキャンエリアが床から離れすぎています。 センサー間の配線が間違っています。 雨に降られる。 | スキャンエリアをリセットし、配線接続を再度確認してください。 センサーを交換する |
